實用IQC基礎知識培訓課件培訓人：辦圖網時間：20XX年X月X日辦圖網某某公司

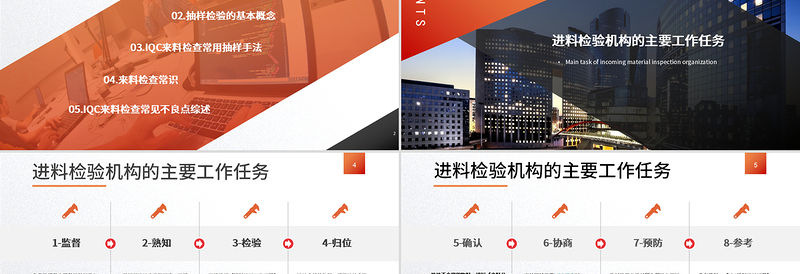

201.進料檢驗機構的主要工作任務 02.抽樣檢驗的基本概念03.IQC來料檢查常用抽樣手法04.來料檢查常識05.IQC來料檢查常見不良點綜述

進料檢驗機構的主要工作任務 Main task of incoming material inspection organizationPART 01

4進料檢驗機構的主要工作任務負責監督供方提供相關部件和原材料的《質量保證書》、《環境物質管理報告》及《出貨檢驗報告》1-監督熟知所檢驗產品的標準、圖紙、工藝、檢驗文件2-熟知嚴格按照《進料檢驗工作規范》對來料的檢驗項目進行逐一檢驗，檢驗合格后做好檢驗狀態標識，并認真做好《進料檢驗報告》質量記錄；及對所驗物料進行稱重，并做好稱重記錄3-檢驗檢驗合格的物料，將已檢驗完畢的樣本用原包裝封好后歸位，然后在物料外箱顯著位置上貼附“PASS”標簽4-歸位

5進料檢驗機構的主要工作任務檢驗不合格的物料，填寫《來料品質異常單》和《來料檢驗報告》以及不良樣品一起交由品保工程師&品保主管進行確認，判定不合格后，在物料外包裝的顯著位置加貼“NG”標簽，同時通知倉庫人員將其移至不合格品區隔離5-確認當處理結果需MRB評審時，PMC部發出物料評審會議， 開立《物料評審報告》通知MRB小組協商決策6-協商及時處理和確認因?yàn)槁z和誤檢產生的質量問題流入下一工站，并做好相應的記錄，預防重復出現7-預防參考資料：《IQA進料檢驗規范》，《IQC電子類&塑膠&五金&包材進料檢驗標準》，《MRB處理流程規范》，《進料檢驗控制程序》，《GB/T2828-2003抽樣表》8-參考

抽樣檢驗的基本概念The basic concept of sampling inspectionPART 02

7抽樣檢驗的基本概念“GB/T 2828規定了一個計數抽樣檢驗系統：本標準采用術語接收質量限（AQL）來檢索。本標準的目的是通過批不接收使供方在經濟上和心理上產生的壓力，促使其將過程平均至少保持在和規定的接收質量限一樣好的標準，而同時給使用方偶爾接收劣質批的風險提供一個上限。

IQC來料檢查常用抽樣手法Common sampling technique of IQCPART 03

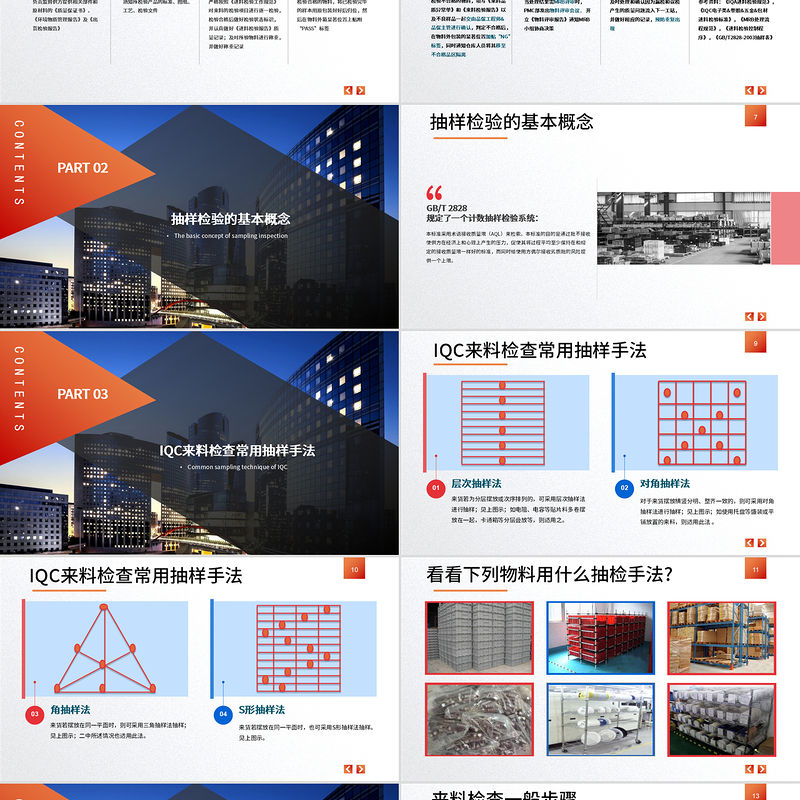

9IQC來料檢查常用抽樣手法層次抽樣法 來貨若為分層擺放或次序排列的，可采用層次抽樣法進行抽樣；見上圖示；如電阻、電容等貼片料多卷擺放在一起，卡通箱等分層疊放等，則適用之。對角抽樣法 對于來貨擺放橫豎分明、整齊一致的，則可采用對角抽樣法進行抽樣；見上圖示；如使用托盤等盛裝或平鋪放置的來料，則適用此法 。

10IQC來料檢查常用抽樣手法角抽樣法 來貨若擺放在同一平面時，則可采用三角抽樣法抽樣；見上圖示；二中所述情況也適用此法。S形抽樣法 來貨若擺放在同一平面時，也可采用S形抽樣法抽樣。見上圖示。

11看看下列物料用什么抽檢手法?

來料檢查常識Incoming inspection knowledgePART 04

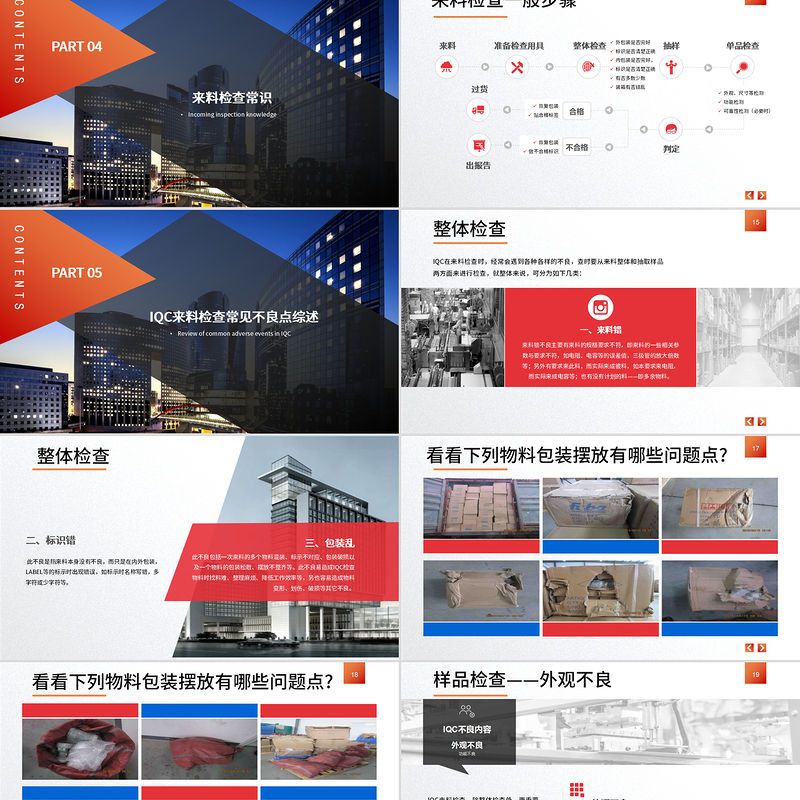

13來料檢查一般步驟外包裝是否完好標識是否清楚正確內包裝是否完好，標識是否清楚正確有否多數少數裝箱有否錯亂來料準備檢查用具整體檢查抽樣外觀、尺寸等檢測功能檢測可靠性檢測（必要時）單品檢查判定恢復包裝貼合格標簽恢復包裝做不合格標識出報告過貨

IQC來料檢查常見不良點綜述Review of common adverse events in IQCPART 05

15整體檢查一、來料錯來料錯不良主要有來料的規格要求不符，即來料的一些相關參數與要求不符，如電阻、電容等的誤差值，三極管的放大倍數等；另外有要求來此料，而實際來成彼料，如本要求來電阻，而實際來成電容等；也有沒有計劃的料——即多余物料。IQC在來料檢查時，經常會遇到各種各樣的不良，查時要從來料整體和抽取樣品兩方面來進行檢查，就整體來說，可分為如下幾類：

16整體檢查三、包裝亂 此不良是指來料本身沒有不良，而只是在內外包裝，LABEL等的標示時出現錯誤，如標示時名稱寫錯，多字符或少字符等。二、標識錯此不良包括一次來料的多個物料混裝、標示不對應、包裝破損以及一個物料的包裝松散、擺放不整齊等。此不良易造成IQC檢查物料時找料難、整理麻煩、降低工作效率等，另也容易造成物料變形、劃傷、破損等其它不良。

17看看下列物料包裝擺放有哪些問題點?

18看看下列物料包裝擺放有哪些問題點?

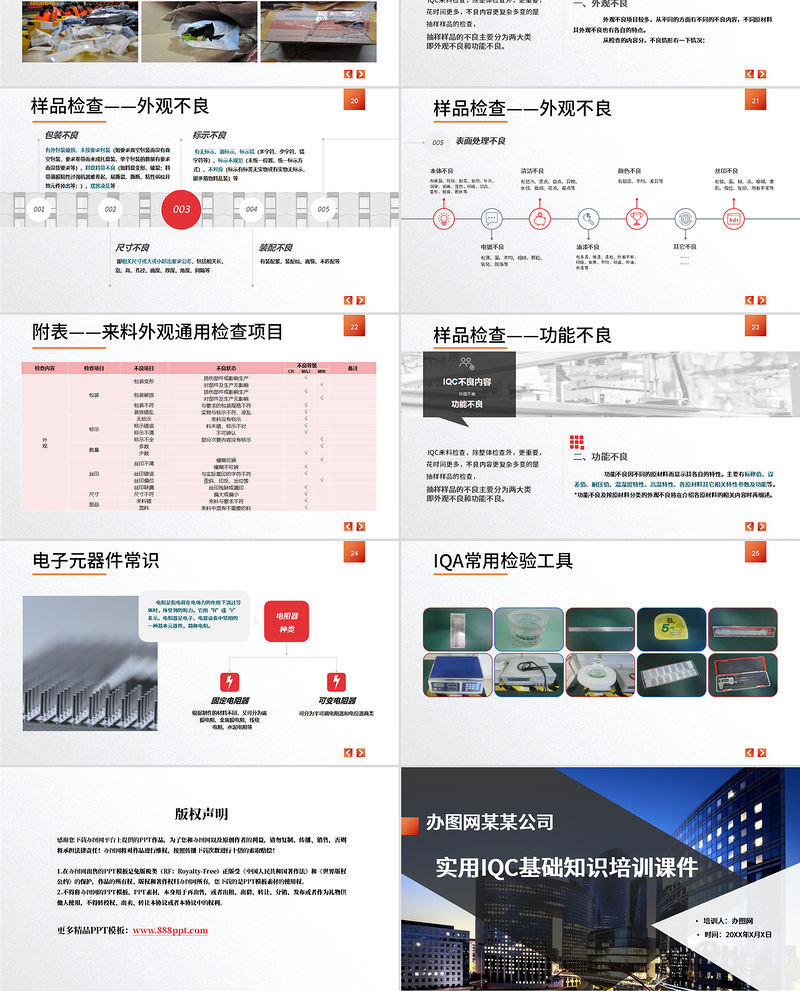

19樣品檢查——外觀不良 外觀不良項目較多，從不同的方面有不同的不良內容，不同原材料其外觀不良也有各自的特點。 從檢查的內容分，不良情形有一下情況：一、外觀不良抽樣樣品的不良主要分為兩大類即外觀不良和功能不良。 IQC來料檢查，除整體檢查外，更重要，花時間更多，不良內容更復雜多變的是抽樣樣品的檢查，

20樣品檢查——外觀不良001002003004005

21樣品檢查——外觀不良本體不良有破裂、殘缺、刮花、劃傷、針孔、洞穿、剝離、壓傷，印痕、凹凸、變形、批鋒、斷折等電鍍不良有薄、漏、不均、粗糙、顆粒、氧化、脫落等清潔不良有臟污、黑點、白點、異物、水紋、指印、花點、霉點等油漆不良有多漆、堆漆、漆粒、附著不牢、印痕、雜質、不均、缺漏、補油、補漆等顏色不良有錯誤、不均、差異等其它不良…………絲印不良有錯、漏、缺、淡、模糊、重影、偏位、反印、附著不牢等005表面處理不良

22附表——來料外觀通用檢查項目

23樣品檢查——功能不良 功能不良因不同的原材料而顯示其各自的特性。主要有標稱值、誤差值、耐壓值、溫濕度特性、高溫特性、各原材料其它相關特性參數及功能等。*功能不良及按原材料分類的外觀不良將在介紹各原材料的相關內容時再細述。二、功能不良抽樣樣品的不良主要分為兩大類即外觀不良和功能不良。 IQC來料檢查，除整體檢查外，更重要，花時間更多，不良內容更復雜多變的是抽樣樣品的檢查，

24電子元器件常識電阻器種類 電阻是指電荷在電場力的作用下流過導體時，所受到的阻力。它用“R”或“r”表示。電阻器是電子、電器設備中常用的一種基本元器件，簡稱電阻。

25IQA常用檢驗工具
